Aluminijasta okna in vratase pogosto uporabljajo v stanovanjski, poslovni, industrijski in visoki arhitekturi, ker združujejo strukturno trdnost, fleksibilnost oblikovanja, odpornost na vremenske vplive, nizke zahteve po vzdrževanju in združljivost s sodobnimi sistemi zasteklitve. Najučinkovitejša specifikacija pa ni zgolj stvar izbire aluminija. Serija okvirja, stopnja zlitine, konfiguracija odprtine, nanos stekla, toplotna ločitev, tesnila, strojna oprema, površinska obdelava, drenaža in podrobnosti namestitve vplivajo na končno delovanje dokončane odprtine. Ta priročnik pojasnjuje, kako ti elementi delujejo skupaj, kako primerjati skupne konfiguracije, kako uskladiti sistem z okoljem zgradbe in kako se izogniti napakam v specifikacijah, ki lahko zmanjšajo udobje ali učinkovitost storitev.
Kazalo
Kliknite kateri koli razdelek, da skočite neposredno na temo.
- 1. Zakaj je izbira materiala pomembna pri sodobnih odprtinah
- 2. Razumevanje strukturnega sistema
- 3. Kako izbira zlitine vpliva na zmogljivost
- 4. Kako deluje serija okvirja in globina profila
- 5. Izbira med konfiguracijami odpiranja
- 6. Toplotna učinkovitost in nadzor vremena
- 7. Steklo, tesnila, strojna oprema in drenaža
Zakaj je izbira materiala pomembna pri sodobnih odprtinah
Okno ali vrata so več kot okvir okoli steklene plošče. Je del ovoja stavbe, vpliva na to, kako ljudje doživljajo notranji prostor, in mora delovati pri ponavljajočih se ciklih odpiranja, spreminjajočih se temperaturah, pritisku vetra, dežju, sončni svetlobi in vsakodnevnem čiščenju.
Zato je treba izbiro materiala obravnavati skupaj z zasnovo sistema. Aluminij je privlačen za arhitekturne aplikacije, ker ponuja uporabno kombinacijo trdnosti, dimenzijske stabilnosti, fleksibilnosti izdelave in relativno nizke konstrukcijske teže. Prav tako ga je mogoče ekstrudirati v kompleksne dele, kar oblikovalcem in proizvajalcem omogoča integracijo komor, steklenih žepov, drenažnih poti, tesnil, lokacij pritrdilnih elementov in drugih funkcionalnih elementov v en usklajen profilni sistem.
Za stanovanjski projekt se to lahko prevede v ozke vidne linije in praktično prezračevanje. Pri komercialni stavbi se lahko prioritete premaknejo k večjim zastekljenim površinam, ponavljajočim se ciklom odpiranja, močnejši strojni opremi ali strožjemu nadzoru gibanja zraka in vode. V obalnem okolju sta površinska zaščita in odpornost proti koroziji še posebej pomembni. V območju z močnim vetrom je treba posebno pozornost posvetiti geometriji profila, ojačitvi, izbiri stekla in sidranju.
Profili prenašajo obremenitve zasteklitve, okovja, pritiska vetra in delovnih sil na gradbeno konstrukcijo.
Okvirji, tesnila, odtočni kanali in zasteklitve skupaj omejujejo neželeno gibanje zraka in vode.
Dimenzije profila, vidne črte, zaključek, barva in slog odpiranja vplivajo na vizualni jezik fasade.
Strojna oprema in geometrija okvirja določata, kako enostavno se enota odpre, zapre, zaklene, prezrači in ostane poravnana.
Najmočnejši sistemi torej niso opredeljeni z eno samo lastnostjo. Učinkovitost izhaja iz koordinacije. Visokokakovostna zlitina ne more nadomestiti slabe drenaže. Močan okvir ne more ustvariti zanesljivega tesnila, če je geometrija krila netočna. Odlično steklo ne more premagati slabo vgrajenega obodnega spoja. Celoten sklop je treba obravnavati kot eno projektirano odprtino.
Razumevanje strukturnega sistema
Osnovna strukturna logika aluminijaste odprtine je preprosta: ekstrudirani profili tvorijo okvir in premične dele, zasteklitev je pritrjena v namenskih žepih, okovje je nameščeno v ojačenih območjih, tesnilne komponente pa zapirajo predvidene reže med fiksnimi in gibljivimi deli.
Tisto, zaradi česar je sistem prefinjen, je interakcija med temi elementi. Profil, ki je navzven videti kompakten, lahko vsebuje več notranjih komor. Te komore lahko pomagajo pri togosti, napeljavi drenaže, postavitvi pritrdilnih elementov ali toplotni ločitvi. Dejanska geometrija profila lahko torej pove veliko bolj uporabno tehnično zgodbo kot sama vidna površina.
Fiksni okvirji in delovni deli
Fiksni obodni okvir vzpostavi povezavo med odprtino in steno. Ohraniti mora svojo geometrijo, hkrati pa vzdržati obremenitve, ki se prenašajo skozi krila in zasteklitev. Nasprotno pa morajo delujoči deli uravnotežiti togost z gibanjem. Njihove dimenzije morajo ostati dovolj stabilne, da strojna oprema deluje pravilno in da tesnila ohranjajo dosleden stik.
Zasteklitveni žep
Zasteklitveni žep določa, kako je steklo nameščeno, podprto, zadržano in zatesnjeno. Dobro oblikovan žep pravilno podpira steklo, hkrati pa pušča prostor za tesnila, pritrdilne bloke, drenažne elemente in zahtevano debelino stekla. Pred izdelavo je treba vedno preveriti združljivost med steklenim nanosom in profilnim sistemom.
Spoji in priključne točke
Kotni spoji in mehanske povezave so med vizualno primerjavo pogosto spregledani, ker niso najbolj očiten del dokončane odprtine. Kljub temu lahko vplivajo na poravnavo, togost, kontinuiteto tesnjenja in dolgotrajno delovanje. Natančno rezanje in natančno sestavljanje vogalov sta še posebej pomembna, če je več enot nameščenih v neprekinjeno fasado.
Za projektne skupine je koristna navada, da zahtevajo popolno risbo preseka, namesto da bi okvir ocenili le na podlagi fotografij. Odsek lahko razkrije globino profila, razporeditev komor, dovoljeno zasteklitev, lokacijo toplotne pregrade, drenažno pot, položaj tesnila in vmesnik strojne opreme v enem samem pogledu.
Aluminijasta okna in vratanajbolje razumeti kot inženirske sklope. Besedna zveza se morda sliši preprosto, vendar se lahko dejanski tehnični sistem močno razlikuje glede na serijo profilov, način odpiranja, zlitino, steklo, toplotno zasnovo, tesnila in okoljske zahteve.
Kako izbira zlitine vpliva na zmogljivost
Vsi aluminijasti profili nimajo enakih mehanskih lastnosti. Družina zlitin in temperament vplivata na trdnost, tečenje, raztezek, odzivnost obdelave in način, na katerega je mogoče profil oblikovati glede na določeno zahtevo po obremenitvi.
Za arhitekturne sisteme se pogosto upoštevata dva razreda 6063-T5 in 6061-T6. Niso zamenljivi v vsaki aplikaciji. Pravilna izbira je odvisna od zahtevane geometrije profila, stanja obremenitve, metode izdelave in specifikacije projekta.
| Razred materiala | Tipičen lik | Tipično načrtovanje | Kje je lahko koristno |
|---|---|---|---|
| 6063-T5 | Močna primernost za iztiskanje profilov z dobrimi lastnostmi končne obdelave površine | Uporabno za številne običajne arhitekturne profile in detajlne ekstruzije | Stanovanjski in splošni komercialni sistemi |
| 6061-T6 | Večja mehanska trdnost in večja nosilnost | Lahko podpira zahtevnejše strukturne zahteve, če je pravilno zasnovan | Večji deli, težja zasteklitev ali aplikacije, ki zahtevajo večjo strukturno zmogljivost |
Trdnost je le eno od meril za izbiro
Močnejša zlitina ne ustvari samodejno boljše odprtine. Če je profil po nepotrebnem težek za predvideno nalogo, se drugi deli sistema morda ne bodo izboljšali zgolj zato, ker je trdnost materiala večja. Še vedno je treba oceniti geometrijo profila, debelino stene, razpon, razmik med nosilci, težo stekla, razporeditev okovja in sidranje.
Bolj uporabno vprašanje ni "Katera zlitina je najmočnejša?" ampak "Katera zlitina podpira zahtevano zasnovo z ustrezno geometrijo in doslednostjo izdelave?" Ta premik vodi k boljšim inženirskim odločitvam, ker povezuje lastnosti materiala z dejanskimi pogoji uporabe.
Sledljivost materiala in konsistentnost
Pri večjih projektih je pomembna doslednost med proizvodnimi serijami. Izbrana zlitina in stanje morajo biti jasno opredeljeni v tehnični specifikaciji, proizvodni zapisi pa morajo omogočati razlikovanje odobrenih materialov od nadomestkov. Doslednost je še posebej pomembna, kadar se obdelava profilov, eloksiranje ali nanašanje prevlek izvaja v več proizvodnih fazah.
- Določite zlitino in temperaturo:Izogibajte se uporabi širokih izrazov, kot je "aluminij visoke trdnosti", brez tehnične oznake.
- Povežite odsek z obremenitvijo:Izbor materiala in geometrijo profila je treba upoštevati skupaj.
- Preglejte zahteve za izdelavo:Rezanje, strojna obdelava, spajanje in končna obdelava lahko vplivajo na praktično delovanje končne komponente.
- Vodite evidenco usklajeno:Specifikacije materiala se morajo ujemati s proizvodnimi risbami in inšpekcijsko dokumentacijo.
Kako deluje serija okvirja in globina profila
Serije okvirjev se pogosto uporabljajo za opis nazivne širine ali strukturne družine aluminijastega profila. Kupcem in oblikovalcem dajejo priročno izhodišče za primerjavo, vendar samo serijska številka ne opredeljuje celotnega delovanja okna ali vrat.
Globlji okvir lahko ponudi več notranjega prostora za komore, steklo, tesnila, ojačitve ali toplotno ločene komponente. Kompaktnejši profil lahko zagotovi vitkejše vizualne proporce. Noben pristop ni univerzalno boljši. Pravo ravnovesje je odvisno od zgradbe, konfiguracije zasteklitve, strukturnega razpona, izpostavljenosti vremenskim vplivom in cilja oblikovanja.
| Oblikovalska spremenljivka | Na kaj vpliva | Zakaj je pomembno |
|---|---|---|
| Globina profila | Togost prereza, namestitev zasteklitve, geometrija sistema | Globlji deli lahko zagotovijo dodaten strukturni in funkcionalni prostor |
| Debelina stene | Lokalna togost, obnašanje pri obdelavi, trdnost povezave | Neustrezna zasnova odseka lahko povzroči popačenje ali slabo strojno podporo |
| Postavitev komore | Trdnost, drenaža, toplotna strategija | Notranja geometrija vpliva bolj kot videz |
| Zasteklitev žepne velikosti | Združljivost stekla in ureditev tesnjenja | Okvir mora pravilno nositi določeno zasteklitev |
Zakaj lahko ista serija deluje drugače
Dva izdelka z isto oznako nominalne serije se lahko razlikujeta v zlitini, debelini stene, zasnovi komore, sistemu strojne opreme, konfiguraciji stekla in toplotno ločeni konstrukciji. Zato je treba serijske številke obravnavati kot identifikatorje znotraj sistema in ne kot univerzalne oznake zmogljivosti.
Za tehnično nabavo in usklajevanje načrtovanja je koristno primerjati risbe prerezov eno poleg druge. To olajša prepoznavanje razlik, ki jih je težko oceniti samo na podlagi imen izdelkov.
Izbira med konfiguracijami odpiranja
Slog odpiranja neposredno vpliva na prezračevanje, čiščenje, vidne linije, obremenitve strojne opreme, upravljanje vode in interakcijo odprtine s prostorom ali fasado. Primerna konfiguracija se začne pri predvideni uporabi in ne samo pri videzu.
Delovanje na tečajih lahko zagotovi učinkovito prezračevanje in prosto odprtino. Uporaben je tam, kjer imata prednost neposredni pretok zraka in praktično delovanje.
Drsna krila se premikajo znotraj svoje ravnine, kar je lahko uporabno tam, kjer je zunanji ali notranji prostor za nihajno krilo omejen.
Delovanje z zgornjimi tečaji lahko omogoči prezračevanje, hkrati pa pomaga pri obvladovanju rahlega dežja, če so geometrija odprtine in tesnila pravilno zasnovani.
Več povezanih plošč lahko ustvari široko odprtino, ko projekt zahteva močnejšo povezavo med notranjimi in zunanjimi prostori.
Krilni sistemi
Krilne enote lahko zagotovijo razmeroma neposreden pretok zraka in se običajno uporabljajo tam, kjer je prezračevanje pomembno. Ker krilo štrli v smeri odpiranja, morajo oblikovalci preveriti postavitev pohištva, krožne poti, dostop za čiščenje in doseg okovja.
Drsni sistemi
Drsne enote so pogosto izbrane tam, kjer je zaželeno gibanje odpiranja, ki prihrani prostor. Poravnava tirnic, kakovost valjev, drenaža in razmerje med premikajočo se ploščo in okvirjem so osrednjega pomena za nemoteno delovanje. Drsnega sistema ne bi smeli ocenjevati samo po tem, kako gladko se premika nov vzorec v razstavnem prostoru; pomembna je tudi dolgoročna geometrija tira in vzdrževanje strojne opreme.

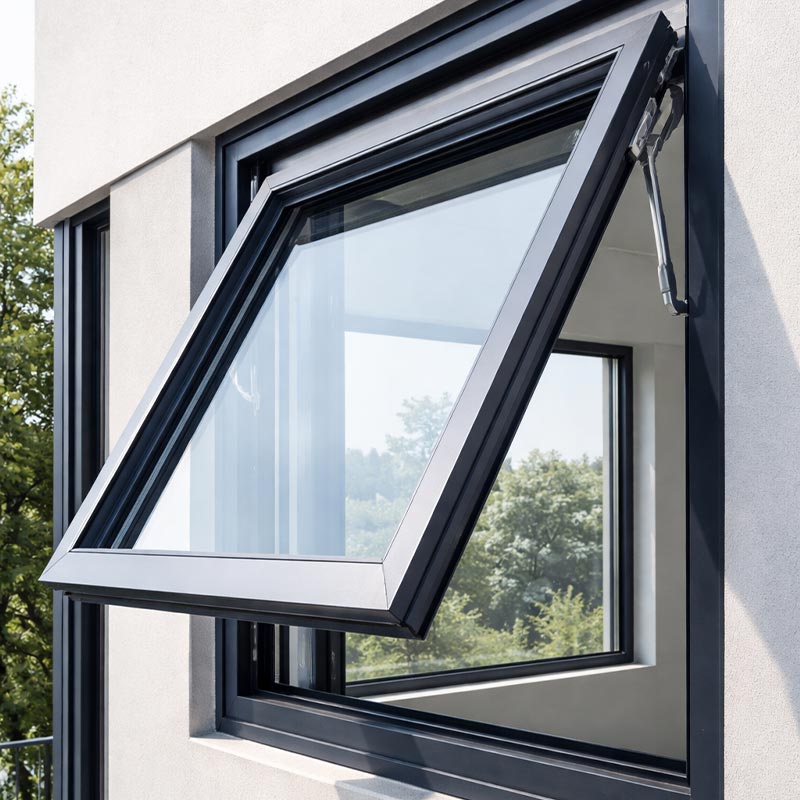

Tenda in specializirane konfiguracije
Okna s tendo so lahko praktična za nadzorovano prezračevanje in lahko ustvarijo značilen ritem fasade. Posebne konfiguracije lahko združujejo tudi različne načine odpiranja, kot so drsne in krilne funkcije, da se prilagodijo zapletenim tlorisom prostorov.
Toplotna učinkovitost in nadzor vremena
Toplotne učinkovitosti ne določa le aluminij. Pomembno vprašanje je, kako se toplota premika skozi celoten sklop in kako okvir, steklo, tesnila, distančniki in okoliška konstrukcija upravljajo to gibanje.
Tradicionalni aluminij je zelo prevoden. Za zgradbe, ki zahtevajo izboljšano toplotno učinkovitost, lahko toplotno ločeni sistemi prekinejo neposredno prevodno pot skozi okvir z uporabo nizkoprevodnega separatorja med deli kovinskega odseka. V ta namen se običajno uporabljajo toplotne pregrade na osnovi PA66.
Zakaj so toplotne prekinitve pomembne
Osnovni namen toplotne prekinitve je zmanjšanje neposrednega prenosa toplote skozi okvir. Pravilno zasnovan sistem lahko tudi izboljša obnašanje temperature notranje površine in zmanjša verjetnost kondenzacije v ustreznih notranjih in zunanjih pogojih.
Vendar pa je učinkovitost toplotne ločitve odvisna od več kot le od dodajanja izolacijskega traku. Geometrija toplotne pregrade, kontinuiteta okoli vogalov, oblika steklenih robov, vmesniki strojne opreme, globina okvirja, tesnila in namestitev vplivajo na resnični rezultat.
Odpornost na zrak, vodo in veter
Vremensko delovanje je treba oceniti kot sistem. Kompresijska tesnila, odvodni kanali, tesnila, vmesniki zasteklitve, upravljanje tlaka, vogalni spoji in geometrija okvirja prispevajo h končnemu rezultatu.
Odpornost proti vetru je prav tako odvisna od celotne konfiguracije. Togost profila, dimenzije stekla, razmik med stebri, ojačitev, sidranje in višina zgradbe lahko bistveno spremenijo konstrukcijske zahteve. Specifikacijo izdelka, ki ne opredeljuje konteksta preskusa ali načrtovanja, je zato treba razlagati previdno.
| Območje uspešnosti | Ključne komponente | Tipičen inženirski fokus |
|---|---|---|
| Toplotna | Toplotna zapora, geometrija okvirja, steklo, distančnik, tesnila | Zmanjšajte prevodne in konvekcijske toplotne poti |
| Zrakotesnost | Tesnila, vogalni spoji, stiskanje strojne opreme | Ohranite neprekinjeno tesnjenje med delovanjem in premikanjem |
| Vodotesnost | Odvodni kanali, odtočne poti, tesnila, regulacija tlaka | Napadlo vodo usmerite stran od notranjih površin |
| Odpornost na veter | Togost profila, steklo, ojačitev, sidra | Kontrolirajte upogib in vzdržujte varno delovanje pod obremenitvijo |
Pri stavbah, ki so občutljive na podnebje, je ta celovit pristop še posebej pomemben. Specifikacija mora razložiti, kateri deli sklopa prispevajo k zahtevani zmogljivosti, namesto da bi predstavila eno samostojno številko zmogljivosti brez konteksta.
Steklo, tesnila, strojna oprema in drenaža
Okvir je le en del odprtine. Steklo, tesnila, strojna oprema in drenaža lahko določijo, ali dokončana enota pri vsakodnevni uporabi deluje po pričakovanjih.
Konfiguracija stekla
V zvezi s profilnim sistemom je treba upoštevati debelino stekla, število stekel, širino votline, izbiro premaza, akustično konfiguracijo in varnostne zahteve. Težje steklo poveča obremenitev krila in okovja, zato je treba združljivost preveriti in ne domnevati.
Na primer, izolirana zasteklitev z več ploščami lahko izboljša toplotno in zvočno učinkovitost, vendar mora imeti okvir dovolj globine zasteklitvenih žepov in strukturne zmogljivosti, da podpira izbrano nadgradnjo. Izbira stekla naj torej poteka skupaj z izbiro okvirja.
Tesnila in tesnila
Tesnila ohranjajo stik med komponentami, ki potrebujejo nadzorovano ločevanje. Tesnilni sistemi na osnovi EPDM se pogosto uporabljajo v arhitekturnih aplikacijah, saj nudijo uporabne vremenske lastnosti, če so pravilno določeni in nameščeni.
Pomembna je tudi geometrija tesnila. Tesnilo mora biti dovolj stisnjeno, da ohrani kontinuiteto, vendar ne preobremenjeno do te mere, da postane delovanje po nepotrebnem težavno. Kotni spoji, dolžina tesnila, postavitev spojev in kakovost vgradnje prispevajo k zanesljivosti tesnjenja.
Strojna oprema
Tečaji, ključavnice, kolesca, ročaji, omejevalniki, torne opore in večtočkovni sistemi morajo biti prilagojeni velikosti in teži krila. Poleg delovne frekvence in izpostavljenosti okolja je treba upoštevati zmogljivost strojne opreme.
Odvodnjavanje
Pravilno odcejen okvir ne poskuša narediti vsake površine popolnoma suhe. Namesto tega upravlja naključno vlago tako, da vodi vodo po nadzorovanih poteh proti zunanjim iztočnim točkam. Po izdelavi, končni obdelavi, namestitvi in čiščenju morajo drenažne odprtine ostati neovirane.
- Združljivost stekla:Potrdite debelino, težo, globino žepa in način zasteklitve.
- Kontinuiteta tesnila:Preverite vogale, spoje, stiskanje in dostop do zamenjave, kjer je to primerno.
- Zmogljivost strojne opreme:Prilagodite okovje glede na težo krila, dimenzije in pogostost odpiranja.
- Drenažna pot:Preverite, ali ima voda določeno pot do zunanjosti.
Površinska obdelava in dolgotrajen videz
Površinska obdelava je vizualni in funkcionalni del aluminijastega arhitekturnega sistema. Končna obdelava vpliva na barvo, teksturo, odpornost na izpostavljenost okolja, možnost čiščenja in zaznano kakovost dokončane fasade.
Običajni pristopi vključujejo eloksiranje, prašno lakiranje, učinke toplotnega prenosa za videz lesnih vlaken in premaze na osnovi fluoroogljika za zahtevne zunanje aplikacije. Vsaka metoda ustvari drugačen značaj površine in jo je treba izbrati glede na želeni videz in okoljske pogoje.
Anodizirane površine
Anodiziranje ustvari nadzorovano oksidno plast na površini aluminija. Ustvari lahko kovinske zaključke in trajen arhitekturni videz, hkrati pa ohranja vizualno povezavo z osnovnim aluminijastim materialom.
Prašno barvanje
Prašno barvanje zagotavlja široko barvno prilagodljivost in se pogosto uporablja za sodobne stanovanjske in poslovne fasade. Podpira lahko standardne barvne sisteme in končne obdelave, specifične za projekt, če so priprava podlage, predobdelava, strjevanje in kakovost premaza ustrezno nadzorovani.
Učinki lesnih zrn
Tehnike toplotnega prenosa lahko ustvarijo vizualne vzorce, ki spominjajo na les, hkrati pa ohranijo aluminijasto podlago. Ta pristop je uporaben, kadar projekt išče toplejši arhitekturni videz brez spreminjanja osnovne materialne platforme.
Kaj je treba preveriti?
| Možnost zaključka | Vizualni lik | Koristen premislek |
|---|---|---|
| Anodiziranje | Kovinski in arhitekturni | Uporabno tam, kjer je zaželen naraven značaj aluminija |
| Prašno barvanje | Širok izbor trdnih barv in tekstur | Primerno za številne stanovanjske in poslovne barvne programe |
| Toplotni prenos | Videz lesnih zrn | Uporabno za projekte, ki združujejo sodobno okvirjanje s toplejšimi vizualnimi znaki |
| Fluorokarbonski premaz | Arhitekturni zunanji videz | Lahko pride v poštev za zahtevnejšo izpostavljenost fasade, če je pravilno določena |
Barvna konsistentnost je pomembna tudi, če je na eni fasadi nameščenih več enot. Projektna specifikacija mora opredeliti vrsto zaključka, referenčno barvo, pričakovani sijaj ali teksturo in sprejemljiva merila pregleda.
Ujemanje sistemov z aplikacijami za gradnjo
Različne vrste zgradb postavljajo različne zahteve glede odprtin. Namesto iskanja ene univerzalne konfiguracije bi morali oblikovalci opredeliti prevladujoče okoljske in operativne zahteve projekta.
Prioritete pogosto vključujejo dnevno svetlobo, prezračevanje, akustično udobje, čistilni dostop, toplotni nadzor in ravnovesje med vizualnimi proporci in praktično uporabo.
Ponovna uporaba, večje zastekljene mere, usklajenost fasade, varnost, trajnost in dosleden videz lahko postanejo pomembnejši.
Tlak vetra, sidranje, strukturni upogib, upravljanje z vodo in vzdrževalni dostop si zaslužijo podroben inženirski pregled.
Zrak, poln soli, povečuje pomen izbire materiala, priprave površine, kakovosti premaza, drenaže in odpornosti strojne opreme proti koroziji.
Premisleki glede bivanja
Hiše običajno potrebujejo odprtine, ki jih je enostavno upravljati, čistiti, prezračevati in vzdrževati. Spalnice imajo lahko koristi od akustičnih premislekov, bivalni prostori imajo lahko prednost večjim zastekljenim površinam, kuhinje ali kopalnice pa morda zahtevajo praktično prezračevanje. Idealna konfiguracija je odvisna od prostora in ne samo od kategorije zgradbe.
Komercialni vidiki
Komercialne stavbe imajo lahko pogostejše cikle odpiranja in višje zahteve glede usklajevanja. Zaradi ponovne namestitve istega modula je dimenzijska skladnost še posebej pomembna. Pri izbiri sistema je treba razpravljati o vzdržljivosti strojne opreme, dostopnosti zamenjave in enotnosti končne obdelave.
Visoke in vidne fasade
Ko se višina stavbe in izpostavljenost povečujeta, postaja veter in voda bolj pomembna. Okvir je treba analizirati skupaj z dimenzijami stekla, pritrdilnimi točkami, stebri, nadstropji in konstrukcijo okoliških sten. Prav tako je pomembno uskladiti zunanjo drenažo in notranje zaključke, tako da bo odprtina pravilno delovala, ko bo nameščena.
Industrijska okolja
Industrijski objekti so lahko odprtine izpostavljeni prahu, vlagi, kemikalijam, temperaturnim spremembam ali intenzivnemu čiščenju. V teh situacijah lahko površinska obdelava, izbira tesnila, zaščita strojne opreme in dostop do vzdrževanja postanejo pomembnejši od dekorativnih elementov.
Kako brati tehnične specifikacije
Dobra tehnična specifikacija mora narediti sistem razumljiv, ne da bi se zanašal na tržni jezik. Kupci, arhitekti, inženirji in inštalaterji bi morali biti sposobni prepoznati, kaj se dejansko dobavlja in za katere pogoje velja navedena zmogljivost.
| Postavka specifikacije | Kaj iskati | Zakaj je pomembno |
|---|---|---|
| Zlitina in temper | Natančna oznaka materiala | Zagotavlja osnovo za razumevanje mehanskega obnašanja |
| Serija profilov | Nazivne dimenzije družine in preseka | Pomaga prepoznati okvirni sistem in razpoložljiv prostor za zasteklitev |
| Nabiranje stekla | Debelina stekla, votlina, konfiguracija | Neposredno se nanaša na teže, toplotne, akustične in varnostne zahteve |
| Toplotna zasnova | Material in konfiguracija za toplotno prekinitev | Prikazuje, kako se upravlja s prevodnim prenosom toplote |
| Zmogljivost zraka in vode | Preizkušena ali določena zmogljivost z jasnimi pogoji | Izogiba se interpretaciji izoliranih števil brez konteksta |
| Odpornost na veter | Stopnja, konstrukcijski tlak ali enakovredna preskusna osnova | Povezuje sistem z izpostavljenostjo projekta in strukturnimi zahtevami |
| Končaj | Postopek premazovanja ali eloksiranja in barva | Določa pričakovanja glede videza in površinske obdelave |
Zahtevajte risbe prerezov
Razdelek profila je eden najbolj uporabnih dokumentov za tehnično primerjavo. Razkrije lahko, ali ima izdelek toplotne komore, kje je steklo, kako delujejo tesnila, kje potekajo odtočni kanali in koliko prostora je na voljo za strojno opremo.
Vprašajte, kaj opisujejo številke uspešnosti
Številke so dragocene le, če je njihov kontekst jasen. Toplotni koeficient lahko opisuje določen del, zasteklitev ali celoten sklop. Razvrstitev glede vodotesnosti ali odpornosti proti vetru je lahko povezana z določeno preskusno konfiguracijo. Tehnične specifikacije bi zato morale pojasniti preskušeno ali izračunano stanje, namesto da bi predstavljale številke brez referenčne konfiguracije.
Ločite standardne funkcije od možnosti, specifičnih za projekt
Nekatere značilnosti so standardne za družino izdelkov, druge pa so odvisne od zahtev projekta. Jasna specifikacija mora razlikovati med standardnimi možnostmi profilov, razpoložljivimi konfiguracijami stekla, možnostmi zaključkov, paketi strojne opreme in dimenzijami po meri.
Pogoste specifikacije in napake pri namestitvi
Številnih težav pri delovanju ne povzroča osnovni material sam. Pojavljajo se zaradi neusklajenih komponent, nejasnih specifikacij, slabe kontrole izdelave ali podrobnosti namestitve, ki niso bile usklajene s sistemom oken in vrat.
- Izbira samo po videzu:Tanek okvir je lahko videti privlačen, vendar še vedno zahteva zadostno konstrukcijsko zmogljivost za predvideno velikost stekla in obremenitev okolja.
- Neupoštevanje teže stekla:Težja zasteklitev spremeni obremenitve krila in lahko vpliva na izbiro okovja, tečaje, kolesca in upogib okvirja.
- Obravnavanje serijske številke kot ocene uspešnosti:Ista nazivna serija lahko vsebuje različne strukturne in toplotne konfiguracije.
- Podcenjevanje drenaže:Drenažno pot lahko blokirajo tesnilo, ostanki, nepravilna obdelava ali napake pri namestitvi.
- Uporaba neprimerne strojne opreme:Okovje mora ustrezati dimenzijam odprtine, teži krila, delovni frekvenci in izpostavljenosti.
- Preskok usklajevanja namestitve:Celo dobro zasnovana enota lahko deluje slabo, če perimetrski vmesnik ni pravilno zatesnjen, zasidran in odvoden.
- Primerjava končnih imen namesto specifikacij:Dva premaza s podobnimi barvnimi imeni imata lahko različne procesne zahteve in značilnosti zunanjega delovanja.
- Zanašanje na nejasen jezik trajnosti:Trditve, kot sta "zelo močan" ali "dolgo obstojen", so manj uporabne kot informacije o definiranem materialu, zaključku, testiranju in vzdrževanju.
Namestitev je del sistema
Odprtina mora biti nameščena tako, da njen okvir ostane pravilno poravnan, mehansko zavarovan in integriran v zidno konstrukcijo. Obodni spoji zahtevajo ustrezne materiale in podrobnosti za obvladovanje gibanja in vlage.
Poravnava je še posebej pomembna pri drsnih in večtočkovnih sistemih. Okvir, ki je nekoliko zunaj kvadrata, lahko povzroči neenakomerno stiskanje, prezgodnjo obrabo strojne opreme ali oteženo delovanje. Tolerance vgradnje je zato treba določiti pred začetkom dela.
Zakaj je pomembna natančna proizvodnja
Ekstrudiranje je šele začetek proizvodnega procesa. Arhitekturne odprtine običajno vključujejo rezanje, CNC obdelavo, vrtanje, obdelavo vogalov, vgradnjo, zasteklitev, tesnjenje, površinsko obdelavo, pregled in pakiranje. Vsaka stopnja lahko vpliva na končno montažo.
Dimenzijska skladnost je še posebej pomembna, ker okna in vrata vsebujejo več medsebojno delujočih komponent. Če položaj luknje, dolžina reza, kotni spoj ali zasteklitveni žep niso skladni, se lahko težava pozneje pojavi kot težava s strojno opremo, težava s poravnavo, težava s tesnjenjem ali prilagoditev namestitve.
Nadzor iztiskanja
Ekstrudirani profili morajo ohranjati predvideno geometrijo preseka znotraj opredeljenih toleranc. Doslednost postane pomembnejša, ko so profili združeni v velike sklope ali ko mora več enot vizualno poravnati čez fasado.
CNC obdelava
Računalniško vodena obdelava lahko izboljša ponovljivost lukenj v strojni opremi, drenažnih funkcij, položajev ročajev, kotnih vmesnikov in drugih kritičnih operacij. Vrednost strojne obdelave ni le v avtomatizaciji, ampak v ponovljivem nadzoru in pregledu procesa.
Kakovost montaže
Montažne ekipe morajo razumeti razmerje med dimenzijami okvirja, tesnili, steklom, strojno opremo in drenažo. Pravilna namestitev komponent je lahko prav tako pomembna kot kakovost komponent. Nepravilno nameščeno vrhunsko tesnilo je še vedno napaka pri namestitvi.
Inšpekcijske točke
- Pregled dohodnega materiala:Potrdite navedeno zlitino, dimenzije profila in vidno stanje materiala.
- Strojni pregled:Preverite kritične luknje, reže, drenažne odprtine in dimenzije glede na odobrene risbe.
- Pregled montaže:Preverite poravnavo vogalov, namestitev strojne opreme, kontinuiteto tesnjenja in podporo zasteklitve.
- Funkcionalni pregled:Večkrat upravljajte reprezentativne enote, da potrdite gladko premikanje in zaklepanje.
- Končni pregled:Preglejte barvo, videz premaza, praske, sledi rokovanja in vidne površinske napake.
Discipliniran proizvodni proces ustvarja močnejšo povezavo med tehnično specifikacijo in tistim, kar prispe na gradbišče. Ta povezava je še posebej dragocena pri projektih s ponavljajočimi se moduli ali strogim usklajevanjem fasad.
Praktični izbirni okvir
Sistematičen izbirni postopek lahko naredi specifikacijo jasnejšo in zmanjša tveganje spregleda kritične zahteve.
- Določite okolje zgradbe:Ugotovite podnebje, izpostavljenost, višino zgradbe, orientacijo, vlažnost, izpostavljenost soli in pogoje čiščenja.
- Določite funkcijo odpiranja:Odločite se, ali imajo največjo prednost prezračevanje, velike čiste odprtine, kompaktno premikanje, varnost, dostop ali akustični nadzor.
- Določite zahteve za zasteklitev:Določite debelino stekla, število stekel, varnostne značilnosti, akustične cilje in pričakovano težo enote.
- Določite strukturne zahteve:Preglejte dimenzije odprtin, obremenitve vetra, razpon, sidranje in pričakovane delovne sile.
- Določite toplotne zahteve:Ugotovite, ali je potrebna toplotno ločena konfiguracija in jo uskladite s sistemom zasteklitve.
- Opredelitev površinske obdelave:Izberite eloksiranje, prašno lakiranje, videz lesnih vlaken ali drug določen zaključek glede na izpostavljenost okolja in arhitekturni namen.
- Določite strojno opremo:Uskladite tečaje, ključavnice, ročaje, kolesca, opornike in drugo okovje glede na velikost krila in pogostost delovanja.
- Pregled namestitve:Potrdite stenske vmesnike, sidranje, podložke, obodne spoje, drenažo in dostop za nastavitev.
- Pregled dokumentacije:Prepričajte se, da so risbe, specifikacije, inšpekcijska merila in odobreni vzorci končne obdelave skladni s proizvodnim nalogom.
Za projektne skupine, ki primerjajo sisteme, lahko uporabna matrika vrednotenja ohranja razprave osredotočene na merljive značilnosti in ne na splošne opise izdelkov.
| Kategorija ocenjevanja | Ključno vprašanje | Prednostni dokazi |
|---|---|---|
| Material | Ali sta zlitina in temperacija jasno definirani? | Tehnična specifikacija materiala |
| Profil | Ali profil ustreza velikosti odprtine in obremenitvi? | Risba prereza in podatki o načrtovanju |
| Zasteklitev | Ali lahko sistem podpira potrebno kopičenje stekla? | Mere zasteklitvenih žepov in podatki o obremenitvah |
| Toplotna | Ali je toplotna strategija primerna za stavbo? | Podrobnosti o sistemu in podatki o toplotni učinkovitosti |
| Vreme | Kako se upravlja z zrakom in vodo? | Postavitev tesnila, načrt drenaže in podatki o preskusu |
| Strojna oprema | Ali je operacijski sistem združljiv s krilom? | Razpored strojne opreme in nosilnost |
| Končaj | Ali je površinska obdelava primerna za okolje? | Končna specifikacija in inšpekcijski standard |
| Namestitev | Ali je mogoče enoto dosledno namestiti in prilagoditi? | Podrobnosti namestitve in izjava o metodi |
Najbolj uporabna specifikacija je tista, ki jo lahko razumejo skupine za načrtovanje, nabavo, proizvodnjo, nadzor kakovosti in namestitev, ne da bi zahtevale različne interpretacije na vsaki stopnji.
Ko je prilagoditev smiselna
Prilagojene konfiguracije so lahko uporabne, kadar standardni moduli ne ustrezajo v celoti zahtevam projekta. Pogosta področja prilagajanja vključujejo dimenzije profila, velikost odprtine, konfiguracijo stekla, kombinacije strojne opreme, zaključek, barvo, toplotno ločeno konstrukcijo in posebne podrobnosti vmesnika.
Prilagajanje mora še vedno nadzorovati dokumentiran tehnični proces. Izdelek po meri potrebuje odobrene risbe, opredeljene tolerance, jasne zahteve glede materialov in dosledno metodo nadzora. Prilagajanje po meri je najučinkovitejše, če rešuje resnično projektno zahtevo, namesto da dodaja kompleksnost brez funkcionalne koristi.
Vloga tehnične komunikacije
Dobra komunikacija med projektno skupino in proizvajalcem lahko prepreči težave, ki se jim je mogoče izogniti. Pomembne informacije vključujejo dimenzije odprtin, specifikacije stekla, pričakovano izpostavljenost okolja, prednostne naloge delovanja, prednostno delovanje, zahteve za končno obdelavo, omejitve namestitve in ustrezne lokalne standarde.
Jasna vprašanja pogosto dajejo boljše odgovore kot široke zahteve. Vprašanje za profilni del, stopnjo zlitine, obseg zasteklitve, vrsto okovja, material za tesnjenje, postopek površinske obdelave in uporabno klasifikacijo zmogljivosti ustvari bolj uporaben tehnični pogovor kot preprosto vprašanje, ali je izdelek "visoke kakovosti".
pogosta vprašanja
Naslednja vprašanja obravnavajo običajne tehnične vidike pri izbiri in specifikaciji sodobnih aluminijastih arhitekturnih odprtin.
Zakaj je aluminij primeren za sodobna arhitekturna okna in vrata?
Aluminij združuje razmeroma nizko strukturno težo z uporabno mehansko trdnostjo, odlično fleksibilnostjo pri iztiskanju, dimenzijsko stabilnostjo in širokim naborom možnosti površinske obdelave. Te lastnosti omogočajo proizvajalcem, da ustvarijo podrobne odseke profila, ki integrirajo zasteklitvene žepe, komore, tesnila, drenažne poti in vmesnike strojne opreme.
Je 6061-T6 vedno boljši od 6063-T5?
Št. 6061-T6 na splošno nudi višjo mehansko trdnost, medtem ko je 6063-T5 zelo primeren za arhitekturno ekstruzijo in izdelavo podrobnih profilov. Ustrezna zlitina je odvisna od strukturnih zahtev, geometrije preseka, potreb izdelave in predvidene uporabe.
Kaj mi pove serijska številka okvirja?
Serijska številka običajno identificira družino profilov ali nazivno dimenzijo okvirja v določenem sistemu. Uporabna je za organizacijo in primerjavo, vendar je ne bi smeli obravnavati kot univerzalno oceno učinkovitosti, ker se zlitina, debelina stene, oblika komore, zasteklitev, strojna oprema in pogoji testiranja lahko razlikujejo.
Zakaj so toplotne prekinitve uporabljene v aluminijastih okvirjih?
Toplotna prekinitev prekine neposredno prevodno pot skozi kovinski okvir. To lahko izboljša toplotno učinkovitost in pomaga pri uravnavanju temperatur notranjih površin, če je celoten sistem pravilno zasnovan z ustrezno zasteklitvijo in tesnjenjem.
Kateri način odpiranja je najboljši za prezračevanje?
Za vsako sobo ni najboljše konfiguracije. Oblike krila in tende lahko zagotovijo neposredno prezračevanje, medtem ko so lahko drsni sistemi bolj primerni, če je razpoložljiva odprtina omejena. Pri izbiri je treba upoštevati pretok zraka, razporeditev prostora, dostop za čiščenje, izpostavljenost vremenu in delovne navade.
Kako pomembna je izbira stekla?
Steklo je eden najpomembnejših delov celotne odprtine. Njegova debelina, teža, konfiguracija stekel, varnostne lastnosti ter toplotne ali akustične lastnosti vplivajo na zasnovo okvirja, izbiro strojne opreme, združljivost zasteklitvenih žepov in splošno zmogljivost.
Ali je mogoče barvo površine prilagoditi?
Številni aluminijasti arhitekturni sistemi podpirajo široko paleto barv in zaključkov. Odvisno od izbrane obdelave lahko prilagoditev vključuje standardne arhitekturne barve, kovinske učinke, videz lesnih vzorcev in barvne reference, specifične za projekt.
Kaj je treba preveriti pred začetkom proizvodnje?
Potrdite odobren sistem profilov, zlitino in temperaturo, mere odprtin, zasteklitev, strojno opremo, tesnila, drenažno ureditev, končno obdelavo, referenčno barvo, tolerance, vmesnike za namestitev in veljavne zahteve glede delovanja. Odobrene risbe morajo odražati končno proizvodno konfiguracijo.
Ali lahko velike zastekljene odprtine uporabljajo enak sistem kot manjša stanovanjska okna?
Ni nujno. Večje odprtine uvajajo drugačne strukturne in strojne zahteve, zlasti ko steklo postane težje ali je izpostavljenost vetru večja. Večje sklope je treba pregledati glede na njihove dejanske dimenzije, obremenitve, geometrijo profila, ojačitev, zasteklitev in pogoje sidranja.
Kako je treba oceniti vremensko delovanje?
Zračno tesnost, vodotesnost in odpornost proti vetru je treba upoštevati skupaj s celotno montažo. Preglejte tesnila, vogalne spoje, drenažne poti, geometrijo profila, zasteklitev, stiskanje strojne opreme, namestitvene vmesnike in pogoje, pod katerimi so bili doseženi kateri koli navedeni rezultati preskusa.
Zakaj je kakovost namestitve tako pomembna?
Namestitev določa, ali lahko zasnovani okvir pravilno deluje v dejanski zgradbi. Poravnava, sidra, obodni spoji, drenaža, podpora za zasteklitev in prilagoditev strojne opreme vplivajo na delovanje in vremenske vplive. Dobro zasnovan izdelek lahko še vedno deluje premalo, če namestitev ni dosledna.
Katere informacije mora prejeti proizvajalec za projekt po meri?
Koristne informacije o projektu vključujejo velikosti odprtin, vrsto stavbe, izpostavljenost okolju, želeni slog odpiranja, konfiguracijo stekla, konstrukcijske zahteve, toplotna pričakovanja, zaključek in barvo, nastavitve strojne opreme, omejitve namestitve in ustrezne tehnične standarde.
Ustvarjanje boljših odprtin z boljšimi specifikacijami
Izvedba moderne fasadne odprtine je rezultat številnih povezanih odločitev. Aluminij zagotavlja prilagodljivo strukturno platformo, vendar je končni rezultat odvisen tudi od oblikovanja profila, izbire zlitine, zasteklitve, toplotne ločitve, tesnil, strojne opreme, drenaže, površinske obdelave, natančnosti izdelave in namestitve.
Premišljena specifikacija se torej začne z dejanskimi pogoji gradnje. Ko enkrat razumemo te pogoje, postane lažje izbrati konfiguracijo odpiranja, določiti primerno družino okvirjev, uskladiti sistem zasteklitve, določiti zahtevane vremenske in toplotne značilnosti ter določiti točke pregleda, potrebne med proizvodnjo in montažo.
Ta pristop ustvarja tudi boljšo komunikacijo v celotnem projektu. Arhitekti lahko razložijo namen načrtovanja, inženirji lahko definirajo zahteve glede zmogljivosti, ekipe za nabavo lahko primerjajo tehnične konfiguracije, proizvajalci lahko pripravijo natančne proizvodne dokumente, monterji pa lahko delajo z jasnim naborom podrobnosti vmesnika.
Za projekte, ki zahtevajo kombinacijo strukturne zmogljivosti, čistih arhitekturnih linij, upravljanja z vremenskimi vplivi, prilagodljivih zaključkov in praktičnega dolgoročnega delovanja, skrbno zasnovani aluminijasti sistemi zagotavljajo vsestransko osnovo. Ključna ni izbira najbolj zapletene konfiguracije, ampak izbira konfiguracije, ki ustreza stavbi, okolju in načinu, kako bodo ljudje uporabljali prostor.
Potrebujete tehnično konfiguracijo za svoj projekt?
Za izbiro profila, konfiguracijo odpiranja, združljivost zasteklitve, površinsko obdelavo in prilagojene arhitekturne zahteve,kontaktirajte nasza razpravo o tehničnih podrobnostih z ekipo proizvajalca.
